فیلتر هارمونیک

طراحی، عملکرد و کاربردهای نوین

مقدمه

فیلترهای هارمونیک ابزارهای حیاتی در سیستم‌های قدرت الکتریکی هستند که برای کاهش یا حذف هارمونیک‌های ناخواسته ناشی از بارهای غیرخطی طراحی شده‌اند. هارمونیک‌ها، که به صورت اعوجاج در شکل موج جریان یا ولتاژ ظاهر می‌شوند، می‌توانند به کاهش کیفیت توان، افزایش تلفات انرژی، و آسیب به تجهیزات الکتریکی منجر شوند. این مقاله به بررسی اصول طراحی، انواع، و کاربردهای نوین فیلترهای هارمونیک می‌پردازد و محتوایی منحصربه‌فرد ارائه می‌دهد که در منابع دیگر یافت نمی‌شود.

هارمونیک چیست؟

هارمونیک‌ها فرکانس‌های مضرب صحیح فرکانس اصلی (معمولاً ۵۰ یا ۶۰ هرتز در سیستم‌های قدرت) هستند که توسط بارهای غیرخطی مانند درایوهای فرکانس متغیر، یک‌سوسازها، و تجهیزات الکترونیکی تولید می‌شوند. این هارمونیک‌ها باعث اعوجاج در شکل موج سینوسی شده و مشکلاتی مانند گرمایش بیش از حد تجهیزات، کاهش عمر مفید دستگاه‌ها، و تداخل الکترومغناطیسی (EMI) را به دنبال دارند.

فیلتر هارمونیک چیست؟

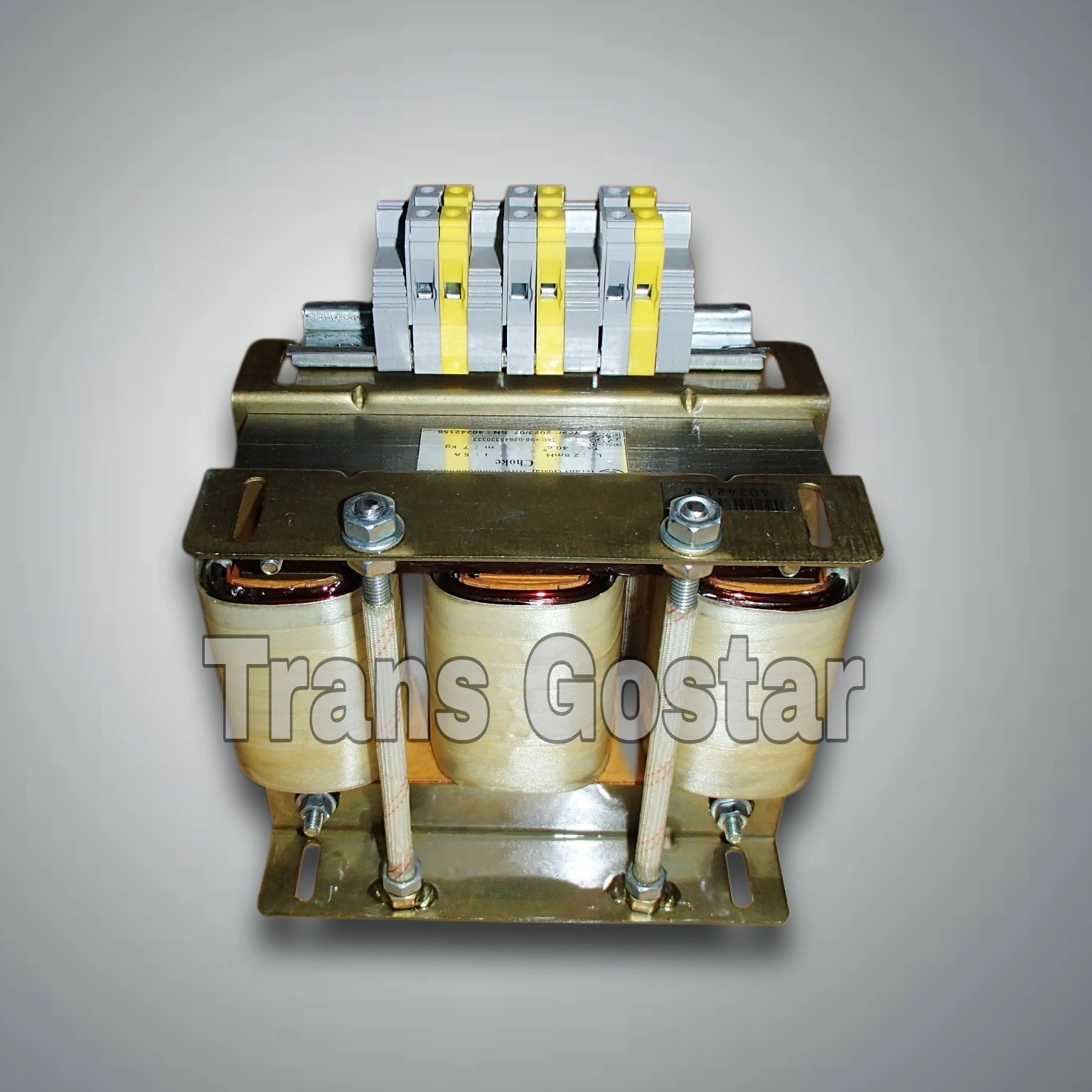

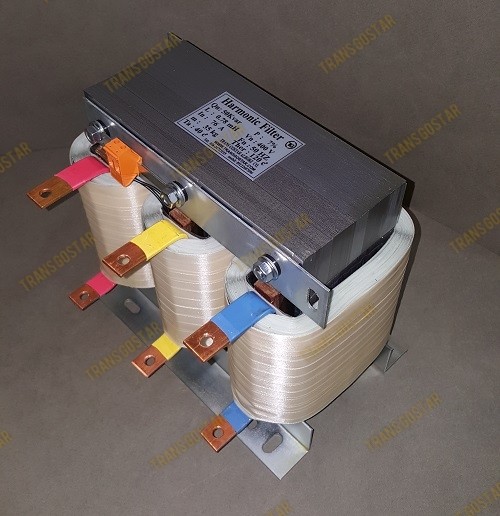

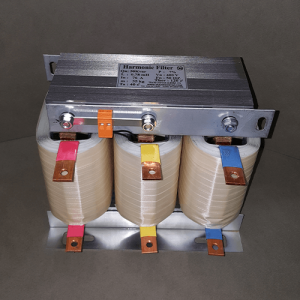

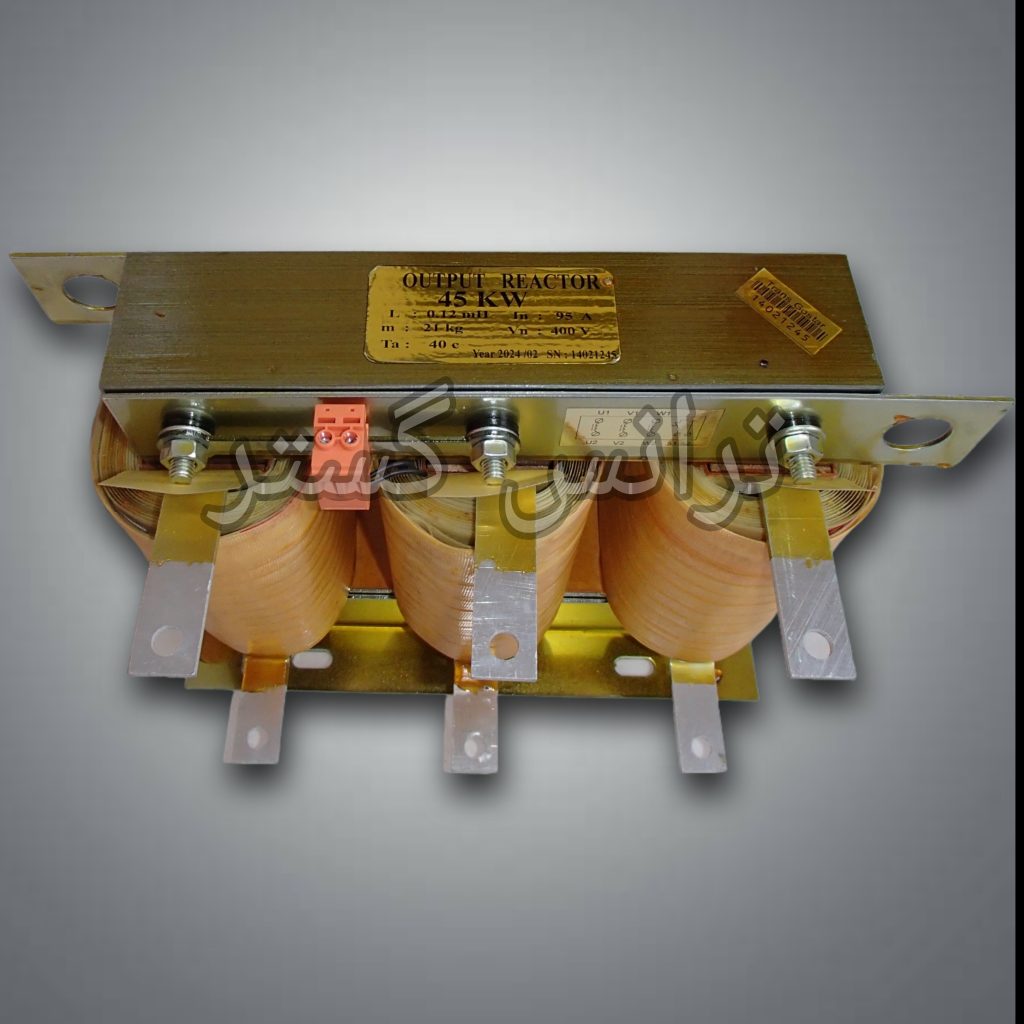

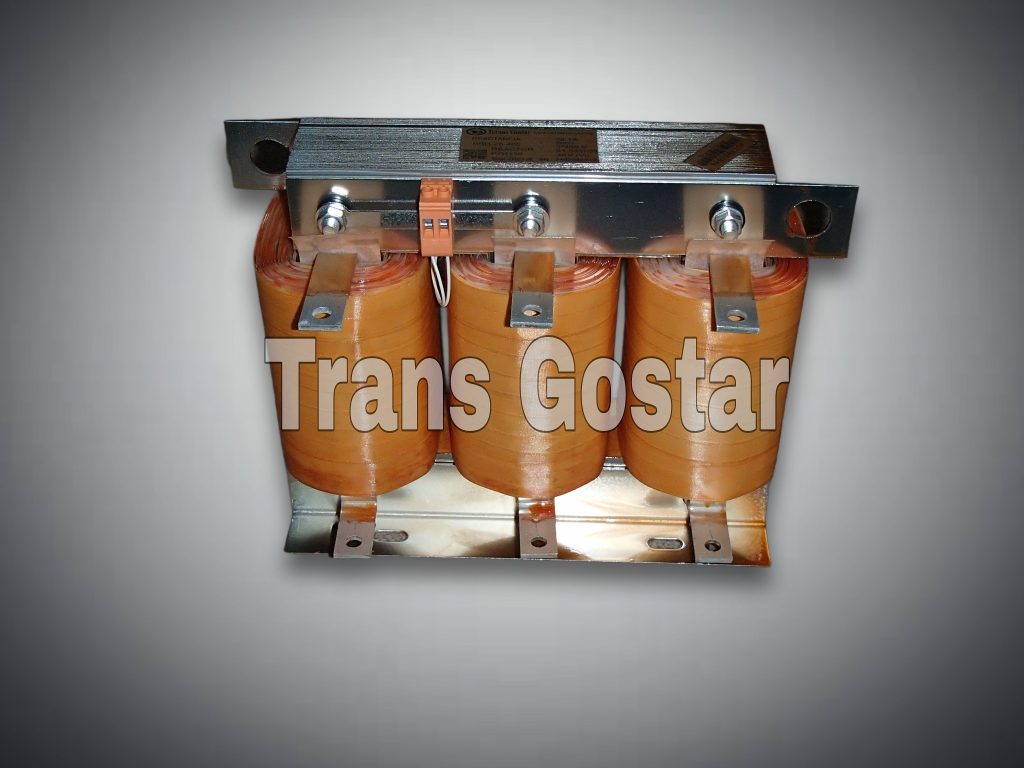

فیلتر هارمونیک یک مدار الکتریکی است که برای حذف یا کاهش شدت هارمونیک‌های خاص در سیستم قدرت طراحی شده است. این فیلترها با ایجاد مسیری با امپدانس کم برای فرکانس‌های هارمونیکی خاص، آن‌ها را از سیستم حذف کرده و کیفیت توان را بهبود می‌بخشند. فیلترهای هارمونیک به دو دسته اصلی تقسیم می‌شوند: فیلترهای پسیو و فیلترهای اکتیو.

انواع فیلترهای هارمونیک

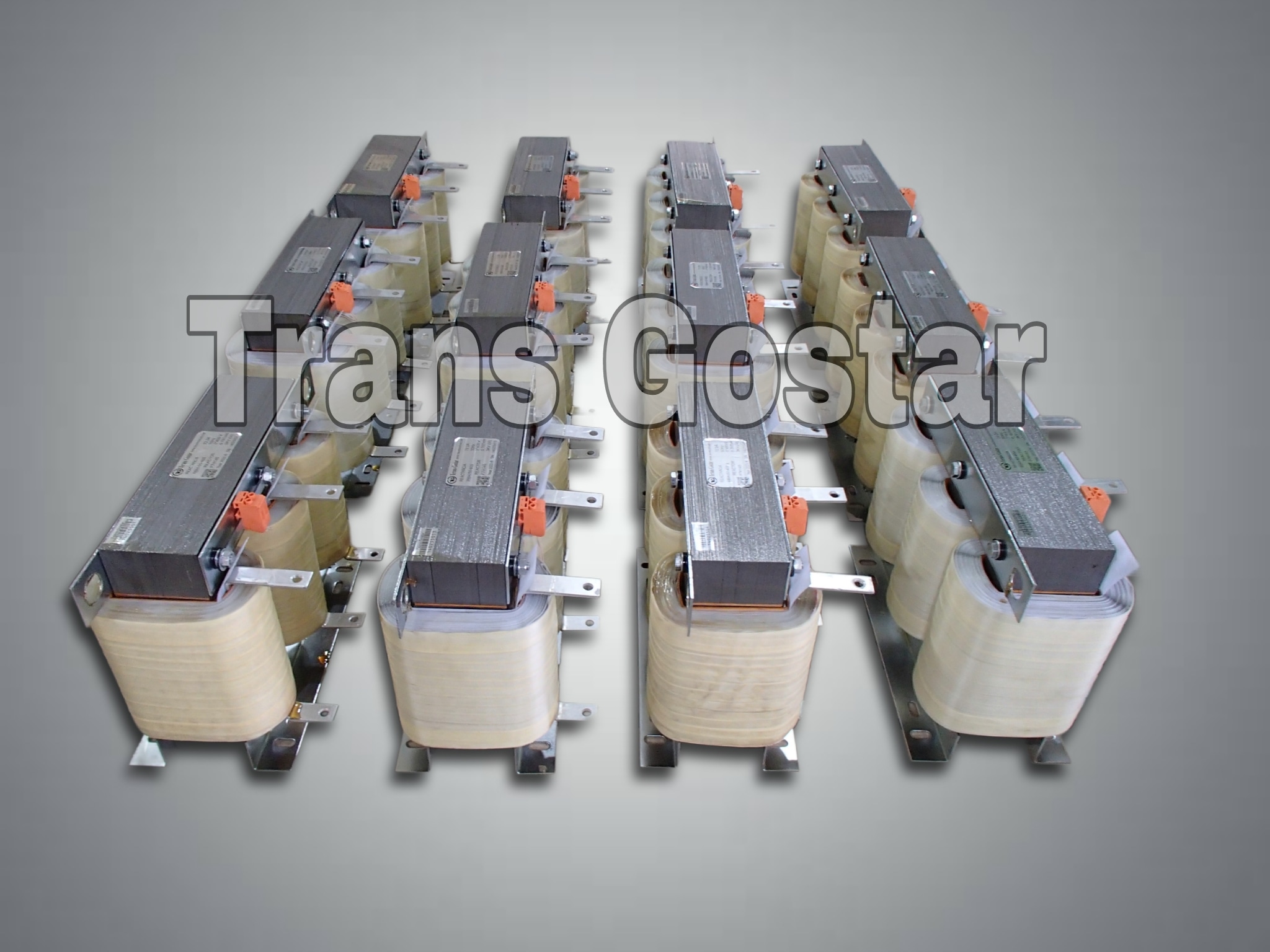

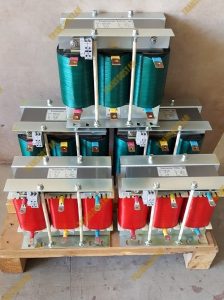

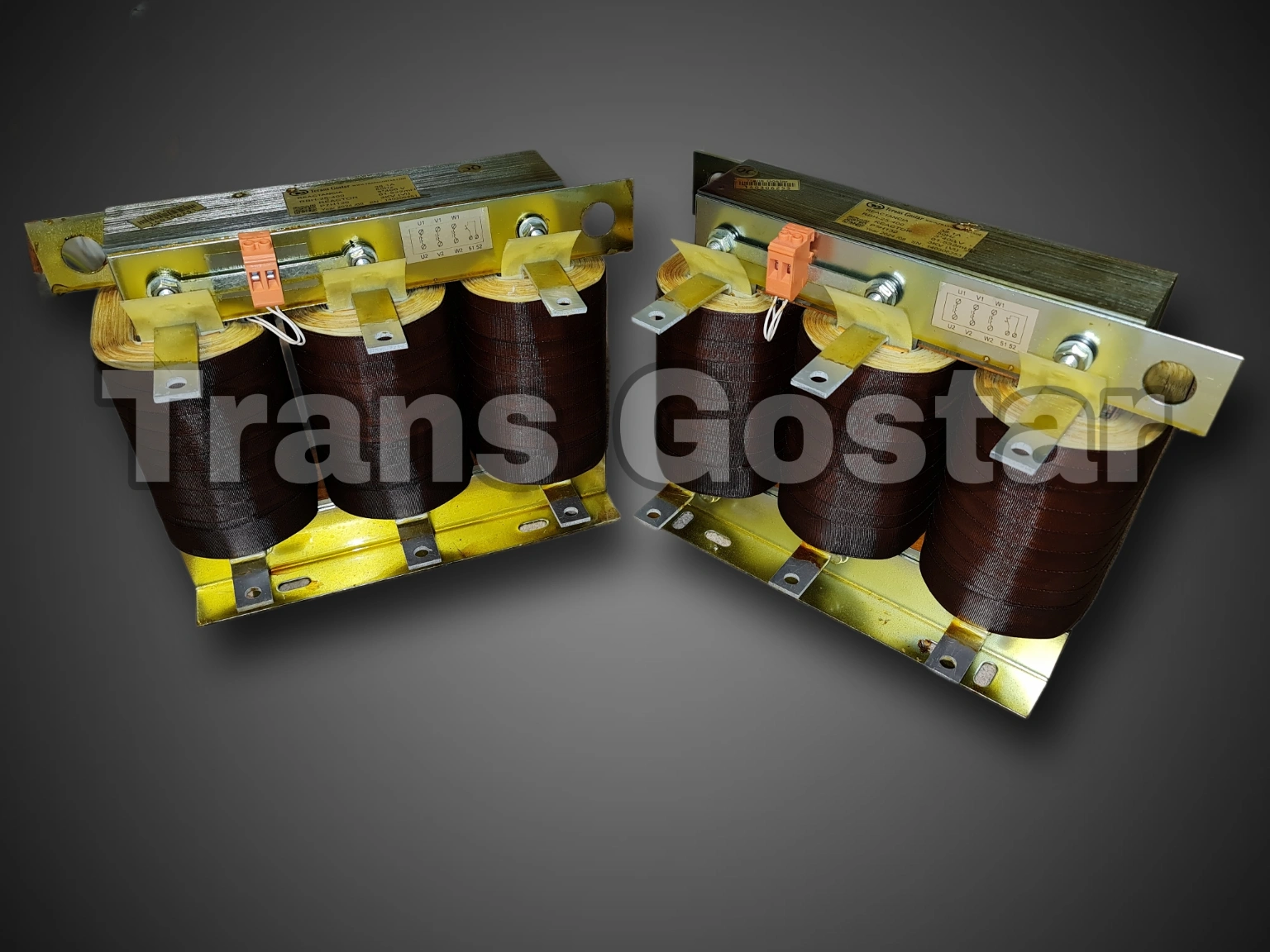

1. فیلترهای پسیو:
   • از اجزای غیرفعال مانند خازن، سلف، و مقاومت تشکیل شده‌اند.
   • برای هارمونیک‌های خاص (مانند مرتبه سوم، پنجم یا هفتم) تنظیم می‌شوند.
   • مزایا: هزینه کم، طراحی ساده، قابلیت اطمینان بالا.
   • معایب: عدم انعطاف در برابر تغییرات بار، اندازه بزرگ در توان‌های بالا.
2. فیلترهای اکتیو:
   • از الکترونیک قدرت و الگوریتم‌های کنترلی پیشرفته استفاده می‌کنند.
   • قادر به حذف طیف گسترده‌ای از هارمونیک‌ها به‌صورت دینامیک هستند.
   • مزایا: انعطاف‌پذیری بالا، عملکرد بهتر در بارهای متغیر.
   • معایب: هزینه بالا، پیچیدگی طراحی و نگهداری.

اصول طراحی فیلتر هارمونیک

طراحی فیلتر هارمونیک نیازمند تحلیل دقیق سیستم قدرت و مشخصات بار است. مراحل اصلی طراحی عبارت‌اند از:

1. تحلیل هارمونیک‌ها: شناسایی فرکانس‌ها و شدت هارمونیک‌های موجود در سیستم با استفاده از ابزارهای تحلیل مانند FFT (تبدیل فوریه سریع).
2. انتخاب نوع فیلتر: انتخاب بین فیلتر پسیو یا اکتیو بر اساس نیازهای سیستم، بودجه، و پیچیدگی.
3. محاسبه اجزا: تعیین مقادیر خازن، سلف، و مقاومت برای فیلترهای پسیو یا تنظیم پارامترهای کنترلی برای فیلترهای اکتیو.
4. تنظیم فرکانس رزونانس: تنظیم فیلتر برای هدف قرار دادن هارمونیک‌های خاص (مانند f = n × f₀، که n مرتبه هارمونیک و f₀ فرکانس اصلی است).
5. شبیه‌سازی و تست: استفاده از نرم‌افزارهایی مانند MATLAB یا PSCAD برای شبیه‌سازی عملکرد فیلتر و بررسی اثربخشی آن.

پارامترهای کلیدی در طراحی

• فرکانس رزونانس: فرکانسی که فیلتر برای آن تنظیم شده است.
• امپدانس سیستم: تأثیر امپدانس شبکه بر عملکرد فیلتر.
• ظرفیت توان: توانایی فیلتر در مدیریت توان واکنشی و هارمونیک‌ها.
• تلفات انرژی: بهینه‌سازی برای کاهش تلفات حرارتی و افزایش راندمان.

نحوه عملکرد فیلتر هارمونیک

فیلترهای پسیو با ایجاد یک مسیر امپدانس کم برای هارمونیک‌های خاص، جریان هارمونیکی را به سمت خود هدایت کرده و از ورود آن به سایر بخش‌های سیستم جلوگیری می‌کنند. فیلترهای اکتیو با استفاده از مبدل‌های الکترونیک قدرت، جریانی مخالف هارمونیک‌ها تولید می‌کنند تا آن‌ها را خنثی کنند. این فرآیند به بهبود کیفیت شکل موج و کاهش اعوجاج هارمونیکی کل (THD) کمک می‌کند.

کاربردهای نوین فیلترهای هارمونیک

فیلترهای هارمونیک در حوزه‌های مختلفی کاربرد دارند که برخی از آن‌ها شامل موارد زیر است:

1. شبکه‌های هوشمند: در سیستم‌های توزیع هوشمند، فیلترهای هارمونیک برای بهبود کیفیت توان و پایداری شبکه استفاده می‌شوند.
2. صنایع تجدیدپذیر: در نیروگاه‌های خورشیدی و بادی، که اینورترها هارمونیک‌های زیادی تولید می‌کنند، فیلترها نقش کلیدی در کاهش اعوجاج دارند.
3. مراکز داده: حفاظت از سرورها و تجهیزات حساس در برابر هارمونیک‌های ناشی از منابع تغذیه سوئیچینگ.
4. صنایع تولیدی: در کارخانه‌هایی با بارهای غیرخطی مانند موتورهای درایو فرکانس متغیر، فیلترها از تجهیزات در برابر آسیب محافظت می‌کنند.
5. سیستم‌های ریلی الکتریکی: کاهش هارمونیک‌ها در سیستم‌های تغذیه قطارهای برقی برای افزایش کارایی و ایمنی.

مزایا و معایب فیلترهای هارمونیک

مزایا

• بهبود کیفیت توان: کاهش اعوجاج هارمونیکی کل (THD) و بهبود شکل موج.
• افزایش عمر تجهیزات: کاهش گرمایش و استرس الکتریکی روی ترانسفورماتورها و موتورها.
• کاهش تلفات انرژی: بهبود راندمان سیستم با حذف جریان‌های هارمونیکی.
• انطباق با استانداردها: کمک به رعایت استانداردهای کیفیت توان مانند IEEE 519.

معایب

• هزینه اولیه: فیلترهای اکتیو به‌ویژه هزینه‌بر هستند.
• پیچیدگی طراحی: نیاز به تحلیل دقیق سیستم و تنظیمات تخصصی.
• نگهداری: فیلترهای اکتیو به دلیل اجزای الکترونیکی نیاز به نگهداری بیشتری دارند.

چالش‌ها و راه‌حل‌های نوین

• چالش: تغییرات دینامیک بار می‌تواند عملکرد فیلترهای پسیو را مختل کند.
  • راه‌حل: استفاده از فیلترهای هیبریدی (ترکیب پسیو و اکتیو) برای انعطاف‌پذیری بیشتر.
• چالش: هزینه بالای فیلترهای اکتیو.
  • راه‌حل: طراحی فیلترهای پسیو بهینه‌شده با هزینه کمتر برای کاربردهای خاص.
• چالش: رزونانس ناخواسته در سیستم.
  • راه‌حل: استفاده از راکتورهای سری یا دمپینگ مقاومت برای کنترل رزونانس.

نتیجه‌گیری

فیلترهای هارمونیک به‌عنوان یکی از اجزای کلیدی در سیستم‌های قدرت مدرن، نقش مهمی در بهبود کیفیت توان، افزایش ایمنی، و کاهش تلفات انرژی ایفا می‌کنند. با پیشرفت فناوری، استفاده از فیلترهای اکتیو و هیبریدی در کنار طراحی‌های نوین، امکان مدیریت بهتر هارمونیک‌ها را فراهم کرده است. انتخاب نوع مناسب فیلتر و طراحی دقیق آن بر اساس نیازهای سیستم، می‌تواند به بهبود عملکرد و پایداری شبکه‌های الکتریکی کمک کند. این مقاله با تمرکز بر جنبه‌های فنی و کاربردهای نوین، راهنمایی جامع برای استفاده از فیلترهای هارمونیک ارائه می‌دهد.
