  مقدمه

  ترانسفورماتور ایزوله سه‌فاز یکی از اجزای کلیدی در سیستم‌های قدرت الکتریکی است که برای جداسازی گالوانیکی، افزایش ایمنی و بهبود کیفیت توان در کاربردهای صنعتی، تجاری و تخصصی استفاده می‌شود. این ترانس‌ها با ایجاد ایزولاسیون الکتریکی بین ورودی و خروجی، از انتقال جریان‌های مستقیم، نویزها و خطرات الکتریکی جلوگیری می‌کنند. این مقاله به بررسی ساختار، اصول عملکرد، مزایا، محدودیت‌ها و کاربردهای ترانسفورماتور ایزوله سه‌فاز می‌پردازد و راهنمایی جامع برای درک اهمیت آن ارائه می‌دهد.

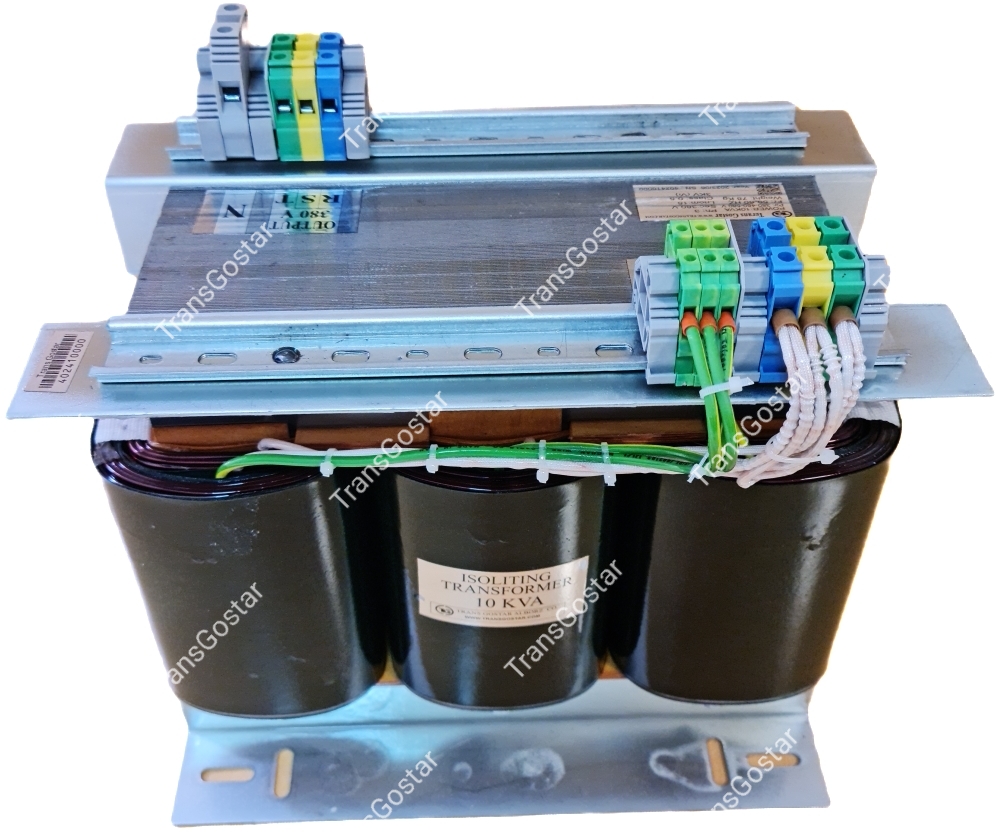

  ترانسفورماتور ایزوله سه‌فاز چیست؟

  ترانسفورماتور ایزوله سه‌فاز دستگاهی است که از سه مجموعه سیم‌پیچ اولیه و ثانویه تشکیل شده و برای انتقال توان الکتریکی در سیستم‌های سه‌فاز (مانند ۳۸۰ یا ۴۰۰ ولت) طراحی شده است. برخلاف ترانس‌های معمولی، این ترانس‌ها هیچ اتصال الکتریکی مستقیمی بین ورودی و خروجی ندارند و از اصل القاء الکترومغناطیسی برای انتقال توان استفاده می‌کنند. نسبت تبدیل معمولاً ۱:۱ است (ولتاژ ورودی برابر خروجی)، اما می‌تواند برای نیازهای خاص تغییر کند. هدف اصلی، تأمین ایمنی، کاهش نویز و محافظت از تجهیزات حساس در برابر نوسانات و هارمونیک‌هاست.

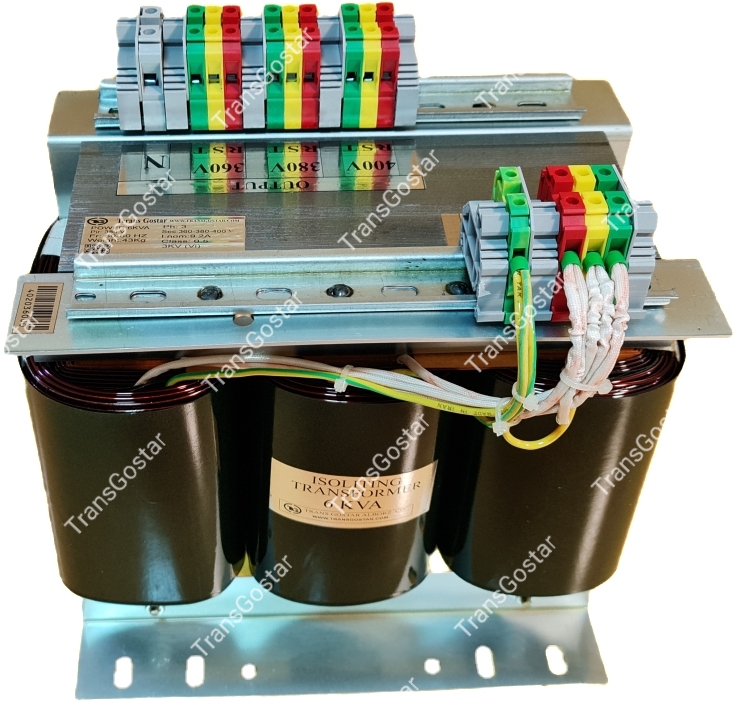

  ساختار ترانسفورماتور ایزوله سه‌فاز

  ترانسفورماتور ایزوله سه‌فاز از اجزای زیر تشکیل شده که برای عملکرد در شرایط سخت صنعتی بهینه‌سازی شده‌اند:

  1. هسته مغناطیسی:

     • از ورقه‌های نازک فولاد سیلیکونی با ضخامت ۰٫۳-۰٫۵ میلی‌متر ساخته می‌شود تا تلفات هیسترزیس و جریان گردابی کاهش یابد.

     • طراحی هسته معمولاً به‌صورت دلتا (Δ) یا ستاره (Y) برای هماهنگی با اتصالات سه‌فاز.

     • در توان‌های بالا، هسته‌های آمورفوس برای کاهش تلفات حرارتی استفاده می‌شوند.

  2. سیم‌پیچ‌های اولیه و ثانویه:

     • اولیه: به منبع سه‌فاز (مانند ۳۸۰ ولت) متصل است و از سیم‌های مسی یا آلومینیومی عایق‌دار تشکیل شده.

     • ثانویه: کاملاً از اولیه ایزوله شده و توان را به بار منتقل می‌کند. تعداد دورها معمولاً برابر اولیه است (نسبت ۱:۱).

     • عایق‌بندی قوی (مانند رزین اپوکسی یا روغن) برای تحمل ولتاژهای بالا (تا ۴-۶ کیلوولت) بین سیم‌پیچ‌ها.

  3. سیستم عایق‌بندی:

     • عایق‌های با کیفیت بالا (مانند نوارهای میکا یا رزین) برای جلوگیری از قوس الکتریکی و افزایش ایمنی.

     • استانداردهای عایق‌بندی مانند IEC 61558 یا UL 506 برای تضمین تحمل ولتاژ بالا.

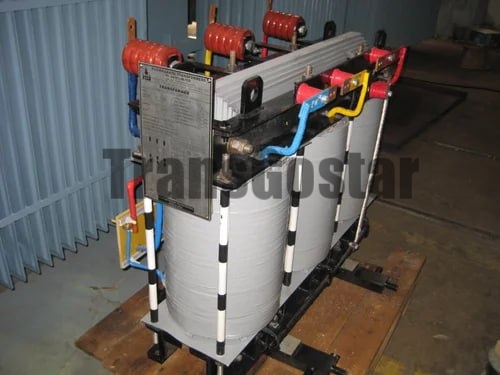

  4. محفظه و خنک‌سازی:

     • بدنه فلزی مقاوم با استاندارد IP54 یا بالاتر برای حفاظت در برابر گردوغبار و رطوبت.

     • خنک‌سازی طبیعی (هوا) برای توان‌های پایین (تا ۵۰ kVA) یا خنک‌سازی اجباری (روغن/فن) برای توان‌های بالا (تا چند MVA).

  5. شیلد الکترواستاتیکی:

     • لایه‌ای بین سیم‌پیچ‌های اولیه و ثانویه برای کاهش نویزهای EMI و بهبود عملکرد در بارهای حساس.

  اصول عملکرد

  ترانسفورماتور ایزوله سه‌فاز بر اساس القاء الکترومغناطیسی کار می‌کند:

  • جریان متناوب سه‌فاز در سیم‌پیچ اولیه، میدان مغناطیسی متناوبی در هسته ایجاد می‌کند.

  • این میدان، ولتاژ را در سیم‌پیچ ثانویه القا می‌کند بدون اتصال الکتریکی مستقیم.

  • ایزولاسیون گالوانیکی از انتقال جریان‌های DC، نویزها و پتانسیل‌های زمین ناخواسته جلوگیری می‌کند.

  • نسبت تبدیل (۱:۱ یا سفارشی) ولتاژ خروجی را تعیین می‌کند، در حالی که فرکانس (۵۰/۶۰ هرتز) ثابت می‌ماند.

  کاربردهای ترانسفورماتور ایزوله سه‌فاز

  ترانس‌های ایزوله سه‌فاز به دلیل قابلیت اطمینان و ایمنی بالا در طیف وسیعی از کاربردها استفاده می‌شوند:

  1. صنایع سنگین:

     • تأمین توان ایمن برای موتورهای القایی، پمپ‌ها و کمپرسورها.

     • کاهش هارمونیک‌ها در بارهای غیرخطی مانند درایوهای سرعت متغیر (VFD).

  2. تجهیزات پزشکی:

     • استفاده در دستگاه‌های MRI، CT اسکن و سیستم‌های ICU برای ایمنی بیمار و حذف نویزهای الکتریکی.

     • رعایت استانداردهای سخت‌گیرانه مانند IEC 60601 برای تجهیزات پزشکی.

  3. مراکز داده و سرورها:

     • محافظت از سرورها و تجهیزات IT در برابر نوسانات ولتاژ و نویز EMI.

     • تأمین توان پایدار برای سیستم‌های UPS سه‌فاز.

  4. انرژی‌های تجدیدپذیر:

     • استفاده در اینورترهای خورشیدی یا بادی برای ایزولاسیون شبکه و کاهش اثرات هارمونیکی.

     • بهبود کیفیت توان تزریق‌شده به شبکه.

  5. صنایع دریایی و کشتی‌سازی:

     • تأمین توان ایمن در کشتی‌ها و سکوهای نفتی برای جلوگیری از شوک الکتریکی در محیط‌های مرطوب.

  6. کارخانجات تولیدی:

     • محافظت از تجهیزات CNC، ربات‌های صنعتی و خطوط تولید در برابر نوسانات و نویز.

  مزایا

  • ایمنی بالا: جداسازی کامل ورودی و خروجی، خطر شوک الکتریکی را به صفر می‌رساند.

  • کاهش نویز: حذف هارمونیک‌ها و EMI، مناسب برای تجهیزات حساس.

  • افزایش طول عمر تجهیزات: محافظت از بارها در برابر پیک‌های ولتاژ و جریان.

  • انعطاف‌پذیری: قابلیت طراحی سفارشی برای ولتاژها و توان‌های مختلف.

  • سازگاری با استانداردها: مطابقت با IEC، UL و استانداردهای محلی (مانند ISIRI).

  محدودیت‌ها

  • هزینه بالا: ترانس‌های ایزوله سه‌فاز گران‌تر از ترانس‌های معمولی هستند (۲۰-۵۰% هزینه بیشتر).

  • وزن و ابعاد: در توان‌های بالا (بیش از ۱۰۰ kVA)، وزن و فضای مورد نیاز افزایش می‌یابد.

  • تلفات حرارتی: نیاز به سیستم خنک‌سازی پیشرفته در توان‌های بالا.

  • نگهداری: بررسی دوره‌ای عایق‌بندی و هسته برای اطمینان از عملکرد ایمن.

  نکات طراحی و انتخاب

  • توان نامی: از ۱ kVA تا چند MVA، بسته به کاربرد (۵-۵۰ kVA برای صنایع کوچک، ۱۰۰-۱۰۰۰ kVA برای صنایع بزرگ).

  • ولتاژ: استاندارد ۳۸۰/۴۰۰ ولت در ایران، با امکان سفارشی‌سازی (مانند ۶۹۰ ولت برای صنایع سنگین).

  • اتصال سیم‌پیچ: دلتا-دلتا (Δ-Δ) برای بارهای غیرخطی یا دلتا-ستاره (Δ-Y) برای بارهای متعادل.

  • محیط نصب: محفظه IP65 برای محیط‌های مرطوب یا گردوغبار، خنک‌سازی مناسب برای دمای بالا.

  • تولیدکنندگان: برندهای معتبر داخلی (مانند ایران ترانسفو، راما ترانس) یا خارجی (ABB، Schneider Electric).

  • هزینه: از چند میلیون تومان برای مدل‌های کوچک تا چند صد میلیون برای مدل‌های صنعتی.

  نکات خرید

  1. نیازسنجی دقیق: توان، ولتاژ و نوع بار (خطی یا غیرخطی) را مشخص کنید.

  2. استانداردها: اطمینان از مطابقت با IEC 61558 یا استانداردهای محلی.

  3. گارانتی: حداقل ۱-۲ سال گارانتی و خدمات پس از فروش.

  4. مشاوره فنی: با مهندسان برق برای انتخاب ظرفیت و طراحی مناسب مشورت کنید.

  5. تست عملکرد: پس از نصب، عملکرد ترانس را در شرایط واقعی بررسی کنید.

  نتیجه‌گیری

  ترانسفورماتور ایزوله سه‌فاز یک راه‌حل حیاتی برای افزایش ایمنی، بهبود کیفیت توان و محافظت از تجهیزات در سیستم‌های قدرت است. با کاربردهای گسترده در صنایع، پزشکی و انرژی، این ترانس‌ها نقش مهمی در پایداری و کارایی سیستم‌ها ایفا می‌کنند. انتخاب درست ترانس با توجه به توان، ولتاژ، نوع بار و شرایط محیطی، کلید بهره‌برداری بهینه است. برای خرید، به تولیدکنندگان معتبر مراجعه کرده و از مشاوره فنی بهره ببرید تا بهترین عملکرد و ایمنی تضمین شود.
