اهمیت چوک خروجی اینورتر در سیستم‌های قدرت

مقدمه

چوک خروجی اینورتر، به‌عنوان یک سلف الکتریکی در خروجی اینورترها، نقش کلیدی در بهبود عملکرد و پایداری سیستم‌های الکترونیک قدرت ایفا می‌کند. اینورترها، که جریان مستقیم (DC) را به جریان متناوب (AC) تبدیل می‌کنند، در کاربردهایی مانند درایوهای موتور، انرژی‌های تجدیدپذیر و سیستم‌های UPS استفاده می‌شوند. با این حال، سوئیچینگ سریع اینورترها می‌تواند مشکلات الکتریکی مانند هارمونیک‌ها و نویز ایجاد کند. این مقاله به بررسی اهمیت چوک خروجی، تأثیرات آن بر عملکرد سیستم و دلایل ضرورت استفاده از آن می‌پردازد.

چوک خروجی چیست؟

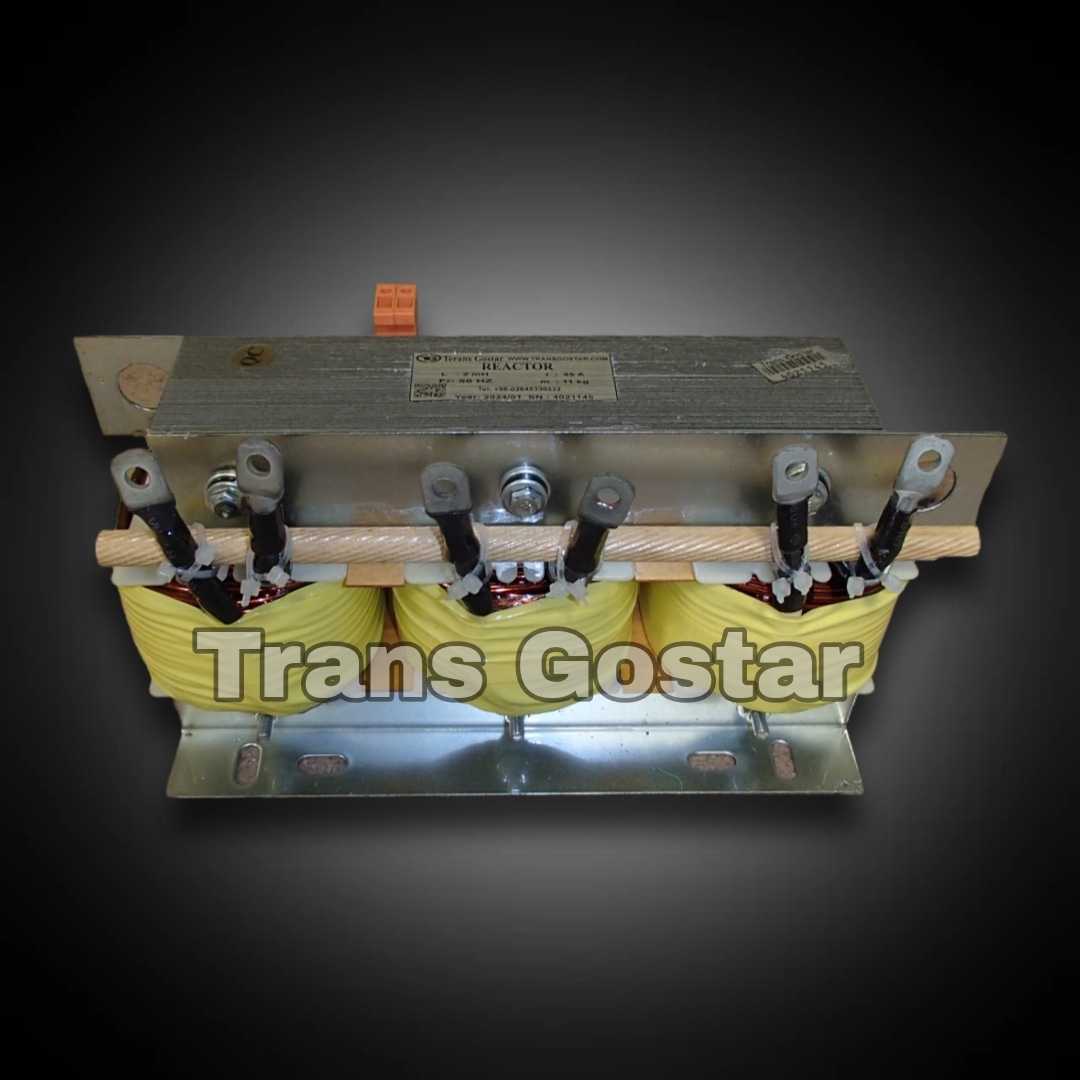

چوک خروجی اینورتر یک سلف است که بین خروجی اینورتر و بار (مانند موتور یا شبکه) قرار می‌گیرد. این قطعه با ایجاد امپدانس برای فرکانس‌های بالا، جریان و ولتاژ خروجی را فیلتر کرده و اثرات منفی سوئیچینگ اینورتر را کاهش می‌دهد. چوک خروجی معمولاً برای فرکانس‌های ۵۰/۶۰ هرتز (فرکانس اصلی) و هارمونیک‌های بالاتر طراحی می‌شود.

اهمیت چوک خروجی

چوک خروجی به دلایل زیر در سیستم‌های اینورتر حیاتی است:

1. کاهش هارمونیک‌ها و اعوجاج:

   • اینورترها به دلیل سوئیچینگ PWM، هارمونیک‌های فرکانس بالا تولید می‌کنند که کیفیت توان را کاهش داده و به بارها آسیب می‌رساند. چوک خروجی این هارمونیک‌ها را فیلتر کرده و اعوجاج هارمونیکی کل (THD) را به کمتر از ۵% (مطابق استاندارد IEEE 519) کاهش می‌دهد.

2. محافظت از بارها:

   • نرخ بالای تغییرات ولتاژ (dv/dt) در خروجی اینورتر می‌تواند به عایق‌بندی موتورها یا سایر تجهیزات آسیب برساند. چوک خروجی این تغییرات را نرم کرده و از تنش‌های الکتریکی و خرابی عایق جلوگیری می‌کند.

3. کاهش نویز الکترومغناطیسی (EMI):

   • نویزهای فرکانس بالا می‌توانند به تجهیزات مجاور تداخل ایجاد کنند. چوک خروجی این نویزها را فیلتر کرده و سازگاری الکترومغناطیسی (EMC) سیستم را بهبود می‌بخشد.

4. افزایش طول عمر تجهیزات:

   • با کاهش تنش‌های الکتریکی و حرارتی، چوک خروجی از گرمای بیش از حد در موتورها و کابل‌ها جلوگیری کرده و طول عمر آن‌ها را افزایش می‌دهد (تا ۲۰-۳۰% در برخی موارد).

5. بهبود عملکرد در فواصل طولانی:

   • در کاربردهایی که کابل‌های طولانی بین اینورتر و بار (مانند موتور) وجود دارد، چوک خروجی اثرات امپدانس کابل و انعکاس موج را کاهش داده و از پیک‌های ولتاژ مضر جلوگیری می‌کند.

طراحی و ویژگی‌های کلیدی

• اندوکتانس: معمولاً ۰٫۱ تا ۱۰ میلی‌هانری، بسته به توان اینورتر (۱ kW تا چند مگاوات).

• جریان نامی: از چند آمپر تا چند صد آمپر، با تحمل جریان‌های پیک لحظه‌ای.

• هسته مغناطیسی: فولاد سیلیکونی یا فریت برای کاهش تلفات و جلوگیری از اشباع.

• خنک‌سازی: طبیعی (هوا) یا اجباری (فن/آب) برای مدیریت حرارت در جریان‌های بالا.

• استانداردها: طراحی مطابق IEC 60076 یا IEEE C57 برای ایمنی و کارایی.

کاربردها

• درایوهای موتور (VFD): محافظت از موتورهای القایی در برابر تنش‌های ولتاژ و هارمونیک‌ها.

• انرژی‌های تجدیدپذیر: بهبود کیفیت توان خروجی در اینورترهای خورشیدی یا بادی.

• سیستم‌های UPS: تأمین توان پایدار و بدون نویز برای تجهیزات حساس مانند سرورها.

• صنایع سنگین: کاهش اثرات هارمونیکی در کارخانه‌های با بارهای غیرخطی.

مزایا و محدودیت‌ها

مزایا

• بهبود کیفیت موج خروجی و کاهش THD.

• افزایش ایمنی و طول عمر تجهیزات.

• کاهش نویز EMI و بهبود EMC.

• محافظت از بار در برابر پیک‌های ولتاژ.

محدودیت‌ها

• افزایش هزینه اولیه سیستم (۵-۱۰% هزینه کل).

• افزایش وزن و ابعاد، به‌ویژه در توان‌های بالا.

• نیاز به طراحی دقیق برای جلوگیری از تلفات یا اشباع هسته.

نکات کاربردی

• انتخاب مناسب: چوک باید با توان اینورتر، طول کابل و نوع بار (مثلاً موتور یا شبکه) هماهنگ باشد.

• نصب: در نزدیک‌ترین نقطه به خروجی اینورتر برای حداکثر کارایی.

• نگهداری: بررسی دوره‌ای برای جلوگیری از گرمای بیش از حد یا خرابی عایق.

• تولیدکنندگان: برندهای معتبر مانند ایران ترانسفو، ABB یا Siemens را انتخاب کنید.

نتیجه‌گیری

چوک خروجی اینورتر یک جزء ضروری برای بهبود کیفیت توان، افزایش ایمنی و حفاظت از تجهیزات در سیستم‌های الکترونیک قدرت است. با کاهش هارمونیک‌ها، نویز و تنش‌های الکتریکی، این چوک نه‌تنها عملکرد سیستم را بهینه می‌کند، بلکه هزینه‌های نگهداری و خرابی را کاهش می‌دهد. انتخاب چوک مناسب با مشورت مهندسان و توجه به مشخصات اینورتر، کلید دستیابی به بهترین نتیجه است.
